火災報警器聯動電源接線圖是一種指導如何將火災報警器與聯動電源進行連接的圖紙，它可以幫助工程技術人員正確地將設備安裝和連接起來，確保其正常工作。

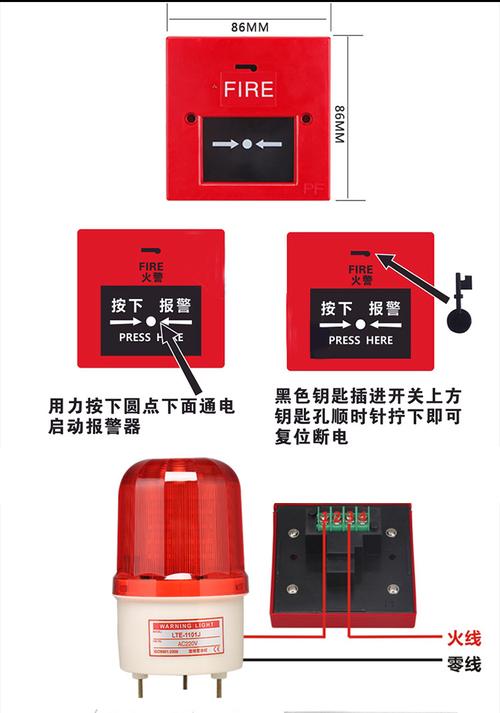

下面是一個簡單的火災報警器聯動電源接線圖的示例：

復制代碼
圖紙說明：
1. 將火災報警器接入聯動電源的輸入端（通常是AC220V），并確保輸入端的線路連接牢固可靠；
2. 將聯動電源的輸出端接入火災報警器的電源端子，并確保線路連接牢固可靠；
3. 根據實際需要，連接其他消防設備（如消防應急照明、消防廣播等）至聯動電源的輸出端；
4. 根據設備的實際需求，對聯動電源進行相應的參數設置和調試。

注意事項：
1. 在安裝和接線前，必須先切斷電源，確保安全；
2. 在接線過程中，需遵循電氣安裝規范，確保線路連接正確、牢固、可靠；
3. 根據設備的實際需求進行參數設置和調試，確保設備的正常工作；
4. 在使用過程中，需定期進行檢查和維護，及時發現并處理故障，確保設備的安全性和穩定性。

以上是一個簡單的火災報警器聯動電源接線圖的示例，實際應用中可能根據不同的設備和場所需要進行相應的調整和改進。同時，在進行電氣安裝和接線時，必須遵循相關的電氣安裝規范和安全操作規程，確保工程質量和安全。
